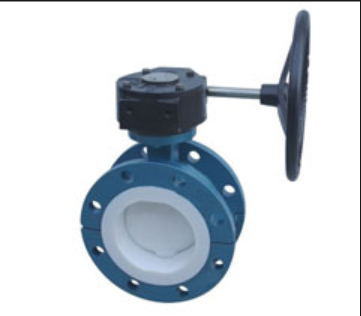

フランジ接続型ダブル偏心ソフトシールバタフライバルブ
PN6、PN10 フランジ付きダブル偏心ソフトシールバタフライバルブは、温度が 120 度以下、公称圧力が 1.6MPa 以下の、給排水、食品、医薬品、化学工業、石油、電気、繊維、製紙などのガスパイプラインにおける流量の調整や媒体の遮断に適しています。
主な外観と接続寸法
| DN | 長さ | サイズ | 接続サイズ | |||||||||||||||
| 0.6MPa | 1.0MPa | 1.6MPa | ||||||||||||||||
| んん | インチ | L | H | H0 | A | B | D | D1 | D2 | n-d | D | D1 | D2 | n-d | D | D1 | D2 | n-d |
| 50 | 2 | 108 | 82.5 | 338 | 180 | 65 | 140 | 110 | 88 | 4-14 | 165 | 125 | 99 | 4-18 | 165 | 125 | 99 | 4-18 |
| 65 | 2? | 112 | 92.5 | 358 | 180 | 65 | 160 | 130 | 108 | 4-14 | 185 | 145 | 118 | 4-18 | 185 | 145 | 118 | 4-18 |
| 80 | 3 | 114 | 100 | 413 | 245 | 70 | 190 | 150 | 124 | 4-18 | 200 | 160 | 132 | 8-18 | 200 | 160 | 132 | 8-18 |
| 100 | 4 | 127 | 110 | 428 | 240 | 72 | 210 | 170 | 144 | 4-18 | 220 | 180 | 156 | 8-18 | 220 | 180 | 156 | 8-18 |
| 125 | 5 | 140 | 125 | 444 | 240 | 72 | 240 | 200 | 174 | 8-18 | 250 | 210 | 184 | 8-18 | 250 | 210 | 184 | 8-18 |
| 150 | 6 | 140 | 142.5 | 553 | 350 | 93 | 265 | 225 | 199 | 8-18 | 285 | 240 | 211 | 8-22 | 285 | 240 | 211 | 8-22 |
| 200 | 8 | 152 | 170 | 678 | 350 | 93 | 320 | 280 | 254 | 8-18 | 340 | 295 | 266 | 8-22 | 340 | 295 | 266 | 12-22 |
| 250 | 10 | 165 | 197.5 | 742 | 550 | 350 | 375 | 335 | 309 | 12-18 | 395 | 350 | 319 | 12-22 | 405 | 355 | 319 | 12-26 |
| 300 | 12 | 178 | 222.5 | 803 | 600 | 350 | 440 | 395 | 363 | 12-22 | 445 | 400 | 370 | 12-22 | 460 | 410 | 370 | 12-26 |
| 350 | 14 | 190 | 252.5 | 866 | 600 | 350 | 490 | 445 | 416 | 12-22 | 505 | 460 | 429 | 16-22 | 520 | 470 | 429 | 16-26 |
| 400 | 16 | 216 | 282.5 | 940 | 600 | 350 | 540 | 495 | 463 | 16-22 | 656 | 515 | 480 | 16-26 | 580 | 525 | ||
注文手順
顧客が製品に対して特別な要件を持っている場合、注文契約に次の指示を記載する必要があります。
構造長さ
接続フォーム
公称直径、全直径、縮小直径、パイプサイズ
適用媒体および温度、圧力範囲
実験、検査基準およびその他の要件
